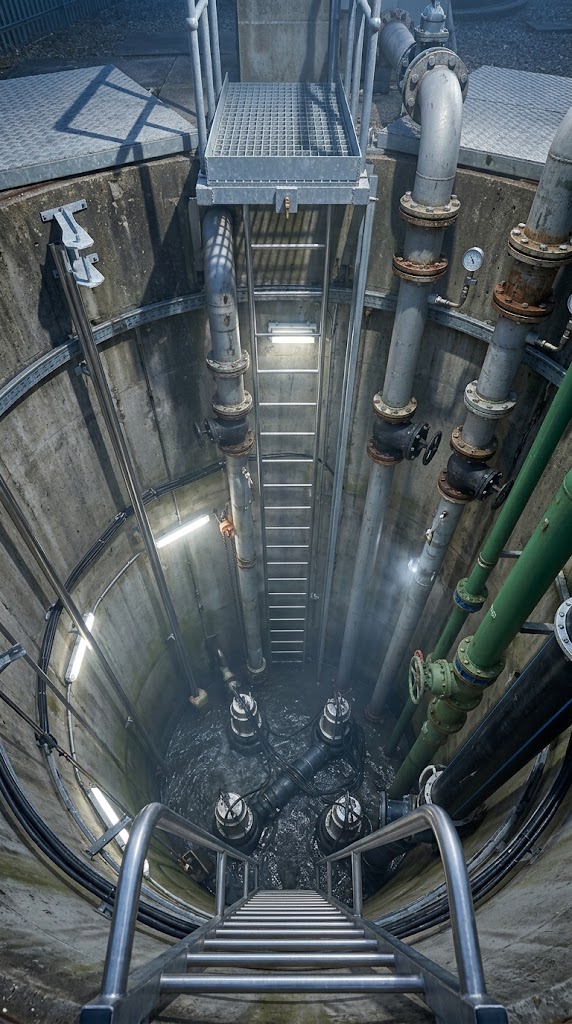

эколосКанализационная насосная станция (КНС) решает одну конкретную проблему — перекачку сточных вод туда, где самотечное движение невозможно. Станция принимает стоки и под давлением подаёт их в напорный трубопровод, обеспечивая дальнейшее движение к очистным сооружениям, централизованной канализации или другому месту сброса.
КНС используются для перекачки хозяйственно-бытовых, поверхностных и производственных сточных вод. Конкретная конфигурация — производительность, тип насосного оборудования, схема работы — подбирается под задачи объекта.
Рекомендуемый диапазон производительности: от 5 до 2500 м³/ч.
Когда нужна насосная станция
Самотечная канализация работает за счёт перепада высот: сточные воды движутся под действием силы тяжести. Но далеко не на каждом объекте удаётся обеспечить необходимые уклоны. КНС применяется, когда:
- рельеф местности не позволяет организовать самотечный отвод;
- очистные сооружения расположены выше точки сбора стоков;
- нужно поднять сточные воды на определённую высоту;
- требуется перекачивать стоки между отдельными участками канализационной системы.
Насосная станция становится промежуточным звеном между системой сбора сточных вод и следующим этапом их транспортировки или очистки.
Из чего состоит КНС
Основной элемент станции — герметичная ёмкость, в которую поступают сточные воды. Внутри размещается насосное оборудование и элементы, обеспечивающие его работу и защиту.
Станция может комплектоваться погружными или сухими насосными агрегатами. В исходном материале указано использование оборудования Flygt, Grundfos, KSB, ABS, Wilo, DAB, а также агрегатов отечественных производителей.
Для повышения надёжности насосы могут оснащаться датчиками, контролирующими:
- температуру обмоток электродвигателя;
- температуру подшипников;
- наличие протечек торцевого уплотнения.
Такие системы контроля позволяют своевременно выявлять потенциально опасные режимы работы оборудования.
Как работает канализационная насосная станция
Работу КНС можно разбить на несколько последовательных этапов.
- Поступление сточных вод
Стоки поступают в станцию по подводящему трубопроводу и собираются в приёмной части ёмкости. Поскольку в канализационных стоках могут присутствовать крупные твёрдые включения и различный мусор, на входе устанавливается сороулавливающая корзина. Она задерживает крупные загрязнения и защищает насосное оборудование.
- Контроль уровня
По мере поступления воды уровень в ёмкости повышается. За его изменением следят специальные датчики. В КНС могут использоваться:
- поплавковые выключатели;
- гидростатический датчик уровня.
Когда уровень достигает заданного значения, система управления подаёт сигнал на включение насосного агрегата. После снижения уровня насос отключается.
Благодаря автоматическому управлению постоянное присутствие обслуживающего персонала непосредственно на объекте не требуется.
- Перекачка стоков
Насос забирает сточные воды из приёмной ёмкости и подаёт их в напорный трубопровод.
Далее стоки транспортируются за пределы насосной станции — например, к следующему участку канализационной системы или на очистные сооружения. Количество напорных трубопроводов определяется проектом и может зависеть от требований конкретного заказчика.
- Регулирование производительности
Производительность насосов регулируется с помощью запорно-регулирующей арматуры.
Конкретные параметры работы станции определяются проектными условиями и характеристиками используемого насосного оборудования.
Как обслуживаются насосы в КНС
Одной из важных особенностей конструкции является способ установки насосных агрегатов.
Насос крепится к трубному узлу через специальную трубную муфту. Соединение позволяет обходиться без болтовых креплений непосредственно при установке насоса и обеспечивает возможность его перемещения по штангам направляющим.
Это особенно важно при техническом обслуживании: насос можно поднять для осмотра, ремонта или замены без необходимости выполнять сложные монтажные операции внутри ёмкости.
Монтаж и демонтаж насосных агрегатов выполняется с использованием цепи вручную либо с помощью грузоподъёмного механизма.
Автоматизация работы КНС
Современная насосная станция может работать в автоматическом режиме.
Управление и питание насосного оборудования осуществляется через панель управления. Основные команды на включение и отключение насосов поступают от системы контроля уровня.
Это позволяет станции самостоятельно реагировать на изменение объёма поступающих стоков и поддерживать необходимый режим перекачки без постоянного присутствия оператора.
При этом контроль состояния самого насосного оборудования дополняется датчиками температуры и протечек, что повышает надёжность эксплуатации.
Основные преимущества КНС
Снижение затрат на обслуживание
Автоматическое управление позволяет эксплуатировать станцию без постоянного присутствия обслуживающего персонала на объекте.
Удобство монтажа и демонтажа насосов
Конструкция трубной муфты и штанг направляющих упрощает извлечение насосного оборудования для обслуживания или ремонта.
Контроль состояния оборудования
Датчики температуры обмоток электродвигателя, температуры подшипников и протечек торцевого уплотнения позволяют контролировать важные параметры работы насосов.
Возможность подобрать оборудование под объект
КНС может комплектоваться различными типами насосных агрегатов — погружными или сухими. Это даёт возможность учитывать особенности конкретной канализационной системы и проектные требования.
Где применяются канализационные насосные станции
КНС востребованы на объектах, где невозможно обеспечить необходимое движение стоков самотёком.
Они могут использоваться в составе систем отвода:
- хозяйственно-бытовых стоков;
- поверхностных вод;
- производственных сточных вод.
При этом сама насосная станция является частью общей системы водоотведения. Её параметры определяются исходя из объёма стоков, особенностей объекта, схемы канализации и требований к дальнейшей транспортировке воды.
Что важно учитывать при проектировании КНС
Выбор канализационной насосной станции нельзя сводить только к определению производительности насосов. Необходимо учитывать всю схему движения стоков.
В частности, важны:
- объём поступающих сточных вод;
- требуемая производительность;
- необходимость подъёма стоков;
- характеристики подводящего и напорного трубопроводов;
- тип насосного оборудования;
- система контроля уровня;
- требования к автоматизации;
- условия обслуживания и демонтажа оборудования.
Правильно подобранная КНС должна обеспечивать не только необходимую производительность, но и удобство дальнейшей эксплуатации.
Итог
Канализационная насосная станция — это инженерное сооружение, предназначенное для приёма и принудительной перекачки сточных вод в тех случаях, когда самотечная канализация не позволяет решить задачу.
Современная КНС объединяет приёмную ёмкость, насосное оборудование, систему контроля уровня, автоматику и средства защиты насосов. Автоматическое включение и отключение агрегатов, возможность удобного монтажа и демонтажа оборудования, а также контроль его технического состояния позволяют сделать эксплуатацию станции более удобной и надёжной.
При проектировании КНС важно рассматривать её не как отдельное насосное оборудование, а как часть всей системы водоотведения. Именно от правильного подбора производительности, насосов и схемы перекачки зависит эффективность работы объекта в целом.
