Механическая очистка — один из первых этапов обработки сточных вод. Её задача заключается в удалении из поступающего потока крупных и мелких твёрдых включений, песка, части взвешенных веществ и других загрязнений, которые могут мешать дальнейшей очистке.

Такая предварительная обработка особенно важна перед биологическими и другими технологическими этапами. Чем эффективнее из стоков удаляются крупные загрязнения и минеральные примеси, тем меньше нагрузка на последующее оборудование.

Для решения этих задач применяются различные установки механической очистки. В исходном материале представлены, в частности, комбинированная установка РМТ-Ш-2 и барабанная решётка РМТ-Б.

Что такое механическая очистка сточных вод

В сточных водах могут присутствовать самые разные загрязнения: крупный мусор, твёрдые частицы, песок, взвешенные вещества, жир и другие включения.

Механическая очистка позволяет удалить значительную часть таких загрязнений физическими методами — без применения биологических процессов.

В зависимости от состава стоков и требований к очистке могут использоваться:

  • решётки для задержания крупных включений;
  • песковловки для удаления минеральных частиц;
  • установки для отделения и удаления жира;
  • оборудование для обезвоживания и уплотнения отбросов;
  • комбинированные установки, объединяющие несколько процессов в одном корпусе.

При этом механическая очистка может быть как самостоятельным этапом обработки, так и подготовкой сточных вод перед последующими стадиями.

Комбинированная установка РМТ-Ш-2

РМТ-Ш-2 предназначена для комплексной механической очистки сточных вод. Рекомендуемый диапазон производительности установки составляет от 20 до 750 м³/ч.

Особенность оборудования заключается в том, что несколько технологических процессов объединены в одной установке.

РМТ-Ш-2 выполняет следующие задачи:

  • удаляет отбросы размером более 2 мм;
  • задерживает песок размером более 0,15–0,2 мм;
  • промывает и уплотняет отбросы;
  • отделяет и отмывает песок;
  • обезвоживает и выгружает песок;
  • удаляет жир.

Таким образом, установка позволяет одновременно решать несколько задач предварительной обработки стоков.

Как работает РМТ-Ш-2

В состав комбинированной установки входят шнековая решётка, аэрируемая песковловка и шнековые конвейеры.

Сточная вода сначала поступает на наклонную дугообразную решётку с размером просветов 2 мм. Крупные твёрдые включения задерживаются на решётке и удаляются из потока.

После этого вода поступает в горизонтальную песковловку. Здесь происходит отделение песка и других минеральных частиц.

Отдельная зона предусмотрена для удаления плавающих веществ. Собирающиеся на поверхности загрязнения удаляются скребковым механизмом.

После прохождения основных зон очистки осветлённая вода отводится через перлив.

Зачем нужна аэрируемая песковловка

Песок относится к минеральным загрязнениям, которые необходимо удалять из сточных вод до последующих этапов обработки.

Если песок не отделить на ранней стадии, он может накапливаться в технологическом оборудовании и сооружениях, увеличивая объём осадка и создавая дополнительные сложности при эксплуатации.

В РМТ-Ш-2 песок отделяется в специально предусмотренной зоне, после чего транспортируется шнековым механизмом, обезвоживается и выгружается.

Одновременно с этим происходит отмывка песка, что позволяет отделить минеральную составляющую от органических загрязнений.

Удаление и обработка отбросов

Задержанный на решётке мусор необходимо не только извлечь из сточной воды, но и подготовить к дальнейшей утилизации.

В РМТ-Ш-2 эту задачу выполняют шнековые механизмы. Они обеспечивают транспортировку отбросов, их промывку, уплотнение и обезвоживание.

Такой подход упрощает дальнейшее обращение с извлечённым материалом и уменьшает количество операций, которые приходится выполнять отдельно.

Где применяется РМТ-Ш-2

Комбинированная установка предназначена для использования на коммунальных и промышленных предприятиях.

Она может применяться как при строительстве новых очистных сооружений, так и при модернизации существующих объектов.

Особо актуальна такая конструкция там, где требуется объединить несколько операций механической очистки в одном технологическом оборудовании.

Преимущества РМТ-Ш-2

К основным особенностям установки относятся:

Комплексная очистка. Несколько операций — задержание отбросов, отделение песка и удаление плавающих загрязнений — выполняются в рамках одной технологической схемы.

Автоматизированная обработка отбросов. Шнеки обеспечивают их транспортировку, промывку, уплотнение и обезвоживание.

Удобство эксплуатации. Обработка песка и отбросов выполняется непосредственно в составе установки.

Простота внедрения. Оборудование может использоваться как на новых очистных сооружениях, так и при модернизации уже существующих.

Коррозионная стойкость. Конструкция выполняется из нержавеющей стали.

Заявленный срок службы оборудования составляет 20 лет.

Барабанная решётка РМТ-Б

Другой вариант оборудования для механической очистки — барабанная решётка РМТ-Б.

Её производительность составляет от 20 до 510 м³/ч.

Основная задача РМТ-Б — удаление из сточных вод крупного мусора и взвешенных веществ. Очистка осуществляется за счёт вращения перфорированного барабана и автоматической промывки его поверхности.

В отличие от комбинированной РМТ-Ш-2, барабанная решётка ориентирована прежде всего на механическое отделение твёрдых включений из поступающего потока.

Принцип работы барабанной решётки

Сточная вода поступает внутрь вращающегося барабана.

Твёрдые частицы задерживаются на его внутренней поверхности, тогда как вода проходит через ячейки барабана и выходит наружу в нижней части установки.

По мере вращения барабана задержанные загрязнения перемещаются к зоне промывки.

Автоматическая система промывает барабан, удаляя накопившиеся включения. Извлечённый материал направляется в контейнер для последующей утилизации.

После прохождения через решётку вода направляется на следующие этапы очистки.

Зачем нужна автоматическая промывка

При эксплуатации обычной решётки загрязнения постепенно накапливаются на рабочей поверхности и могут уменьшать её пропускную способность.

В РМТ-Б предусмотрена автоматическая промывка. Она удаляет задержанные включения и предотвращает забивание рабочей поверхности.

Ещё одно преимущество такой системы заключается в том, что для постоянной работы оборудования не требуется присутствие обслуживающего персонала непосредственно возле установки.

Конструкция и срок службы РМТ-Б

Барабанная решётка изготавливается из конструкционной стали с антикоррозионным покрытием.

Заявленный срок службы оборудования составляет 10 лет.

Установка может использоваться как при строительстве новых очистных сооружений, так и при модернизации уже существующих объектов.

РМТ-Ш-2 и РМТ-Б: в чём разница

Несмотря на то что обе установки относятся к оборудованию механической очистки, их задачи различаются.

РМТ-Ш-2 — комплексное решение, объединяющее несколько процессов. Помимо задержания отбросов, установка обеспечивает отделение, промывку и обезвоживание песка, а также удаление жира.

РМТ-Б — барабанная решётка, основная задача которой заключается в удалении крупного мусора и взвешенных веществ из поступающей воды.

Выбор между такими решениями определяется технологической схемой очистных сооружений и составом поступающих стоков.

Характеристика РМТ-Ш-2 РМТ-Б
Тип оборудования Комбинированная установка механической очистки Барабанная решётка
Производительность 20–750 м³/ч 20–510 м³/ч
Основное назначение Комплексная механическая очистка сточных вод Удаление крупного мусора и взвешенных веществ
Удаляемые загрязнения Отбросы более 2 мм, песок более 0,15–0,2 мм, плавающие загрязнения Крупный мусор и взвешенные вещества
Удаление песка Да Нет
Промывка песка Да Нет
Обезвоживание песка Да Нет
Удаление жира Да Нет
Обработка отбросов Промывка, уплотнение и обезвоживание Удаление загрязнений автоматической промывкой
Основной рабочий элемент Шнековая решётка, аэрируемая песковловка, жироловка и шнековые конвейеры Вращающийся барабан
Автоматическая промывка Предусмотрена обработка отбросов Предусмотрена
Материал конструкции Нержавеющая сталь Конструкционная сталь с антикоррозионным покрытием
Срок службы 20 лет 10 лет
Применение Коммунальные и промышленные предприятия Новые и модернизируемые очистные сооружения
Основное преимущество Несколько процессов очистки в одной установке Эффективное автоматическое удаление механических загрязнений

Почему механическая очистка важна для всей системы

Механическая очистка не является конечным этапом обработки большинства сточных вод. Её основная роль — подготовить поток к дальнейшей очистке.

Удаление крупных включений и минеральных загрязнений позволяет снизить нагрузку на последующие технологические процессы.

В зависимости от объекта после механической очистки могут использоваться биологические сооружения и системы доочистки. Поэтому эффективность первого этапа непосредственно связана с надёжностью всей схемы очистки.

Что учитывать при выборе оборудования

Подбор установки механической очистки должен выполняться с учётом характеристик конкретного объекта.

В первую очередь необходимо учитывать:

  • объём поступающих сточных вод;
  • требуемую производительность оборудования;
  • состав загрязнений;
  • размер твёрдых включений;
  • количество песка и минеральных примесей;
  • необходимость удаления жира;
  • требования к обработке и утилизации отбросов;
  • особенности существующих очистных сооружений, если речь идёт о модернизации.

Например, для задачи комплексной механической очистки может применяться РМТ-Ш-2, тогда как для удаления крупного мусора и взвешенных веществ может использоваться барабанная решётка РМТ-Б.

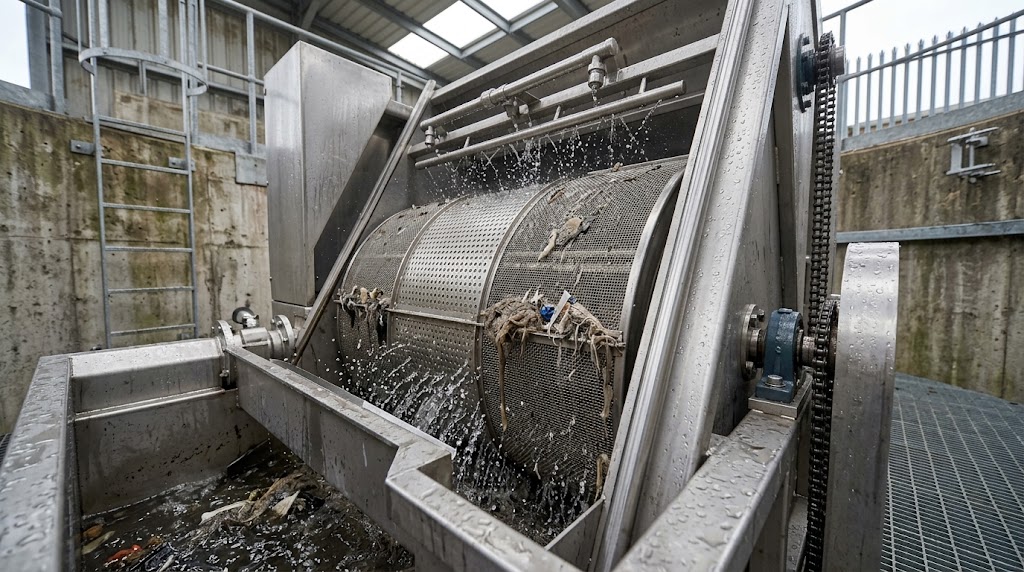

Механическая очистка сточных вод

Итог

Механическая очистка — важная часть системы обработки сточных вод. На этом этапе из поступающей воды удаляются крупные включения, песок, взвешенные вещества и другие загрязнения, которые способны создавать дополнительную нагрузку на последующие технологические процессы.

РМТ-Ш-2 представляет собой комбинированную установку, объединяющую решётку, песковловку и механизмы обработки отбросов и песка. Её производительность составляет от 20 до 750 м³/ч.

РМТ-Б использует вращающийся барабан и автоматическую промывку для удаления крупного мусора и взвешенных веществ. Производительность установки составляет от 20 до 510 м³/ч.

Оба решения могут использоваться на новых или модернизируемых очистных сооружениях, но применяются для разных технологических задач. Поэтому конкретное оборудование выбирается исходя из состава сточных вод, требуемой производительности и общей схемы очистки.
